Compresor para aerografia.

Cuando uno se compra un aerografo necesita un compresor (o unas latas, pero son muy caras) el cual normalmente suele ser muy caro, pues aquí esta la solución:
Y no es un anuncio.
En las botellas de refresco, como las bebidas carbonatadas se embotellan con cierta presión, las botellas de estas están diseñadas en un plástico resistente y con una forma adecuada para aguante la presión.

En esta entrada explicar como haga un compresor con botellas (y también como hice el de esta entrada):
Para hacerlo se necesitan:

  • Materiales:
    • Botellas de refresco (cuando más grandes mejor): las mías son de 2 litros de Coca Cola.
    • Tubo de plástico: el mio es de 4/6 mm, a demás se ajusta a la perfección a la rosca del aerografo.
    • Bridas: se usan para agarrar manojos de cables.
    • Barras de termocola: de las que se usa con pistola.
    • Bomba de aire: con pitorro para hinchables, de pedal y si puede ser con manómetro.
    • Piezas en "T" para jardinería: de las dimensiones del tubo, estas piezas son para sistemas de riego.
  • Herramientas:
    • Pistola de termocola: que no sea de los todo a cien, porque esas son malisimas y terminan por romperse.
    • Taladro o taladradora: con una broca ligeramente más pequeña que el tubo.
    • Tijeras y cutter.

Brida y tubo.
Una vez reunidos los materiales y herramientas, se empieza por quitar la pegatina y a separar el tapón de las botellas, el cual se perfora con la taladradora:
Tapón sin agujero.
Tapón agujereado.
Si hace falta se quitan con el cutter los rebordes que hayan podido quedar. Se corta un trozo de tubo de entre 15 y 20 cm y se pasa por el tapón, que al ser algo más grande que el agujero este se queda estrangulado, mejorando la capacidad de ser hermético:
El tapón con el tubo.
Después se coloca la brida el extremo del tubo el cual quedara dentro de la botella cuando se enrosque y se aprieta estrangulando un poco el tubo:
Brida colocada.
Se corta el extremo que sobra, se prepara la pistola y se le aplica la cola en interior de la brida, después se tira del tubo hasta que la brida se ajuste con el tapón gracias a la termocola:

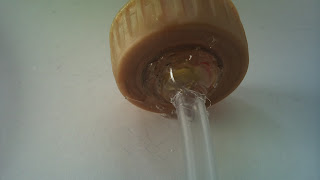

El tapón lucirá así.
Una vez que la termocola se endurezca, se aplica más termocola, en la parte de arriba y en la de la brida terminando de hacerlo hermético (ahora seria aconsejable enroscarlo mientras la termocola aun esta caliente y la botella completamente seca enroscarlo, porque es algo dificil no poner algo de termocola en la parte de la rosca):
Parte interior.
Parte exterior.


Ahora se enrosca a la botella (si no lo has hecho ya) y se hace una prueba con en compresor de que no pierde aire, si lo pierde enrosca con más fuerza la botella, si sigue perdiendo dale termocola a la rosca, y si sigue perdiendo tírala a la basura y empieza de nuevo porque lo has hecho de pena.
Botella con el "tapón".
Una vez hecho esto, es el paso de hacer el resto del circuito neumatico, que consiste en usar una pieza en "T" y unir el tubo con la botella y otros dos tubos (uno corto para la bomba y uno bien largo para el aerografo):
La pieza en "T" con los tubos.

Resultado final.
Se une el extremo corto a la bomba con el pitorro para hinchables (aunque parezca frágil, si que aguanta presión):
Ajuste del tubo.
Y por ultimo se ajusta el tubo largo al aerografo (a mi se me ajusta el tubo a la perfección a la rosca, aunque si no tienes suerte, puedes intentar hacer un apaño con el tubo que suele venir con el aerografo, el tubo de plástico y las bridas y termocola):

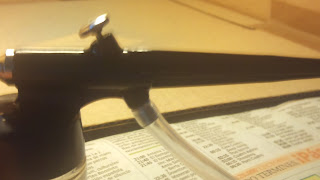

Ajuste al aerografo.
Por ultimo se pedalea la bomba hasta que la botella se llene de aire, se pone pintura en el aerografo, y a pintar:
Proyecto terminado.

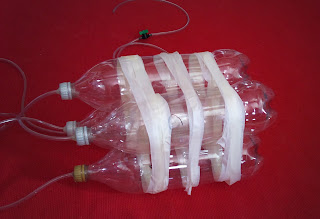

En un futuro puedes ponerle hasta 4 botellas (con más de 4 botellas se tarda más en llenar y no merece la pena), unirlas con cinta de carrocero y añadir unos grifos de jardinería y se llega a esto:
Monstruosidad terminada.

Conclusión, con esto pasos se obtiene un magnifico compresor de aerografia si estas empezando o/y si lo usas relativamente poco y quieres una alternativa mejor (y más barata) a las latas de gas (porque pedalear para llenar el deposito es un poco cansado).
